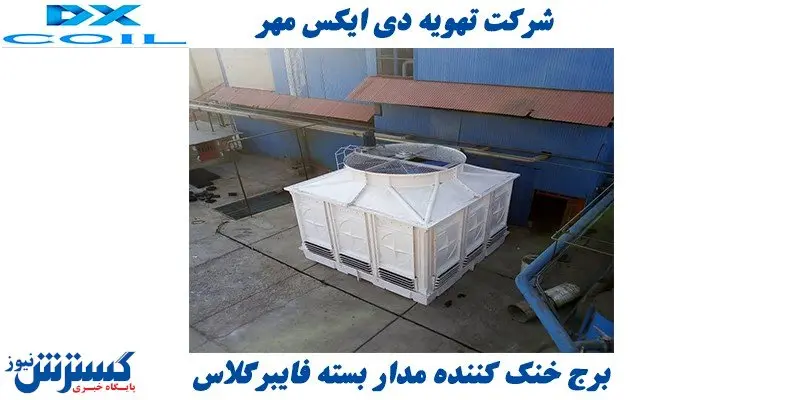

برج خنک کننده مدار بسته
برج خنک کننده مدار بسته جزء انواع کولینگ تاور دی ایکس با سیکل یا مدار بسته است و این نوع برج فایبرگلاس از طریق تبخیر کمی خنک کننده سیال گرم میباشد. اینگونه تجهیزات برودتی از ظرفیت‌های کوچک یعنی 10 تا تناژهای بزرگ 1200 تن تبرید به بالا قابلیت طراحی و تولید دارند. همچنین به برج مدار بسته دی ایکس بعلت دارا بودن کویل سرمایشی جهت سرد سازی سیال آبگرم، خنک کننده کویل دار نیز می‌گویند. فلذا بخاطر داشتن مبدل مسی قیمت خرید و ساخت بالاتری دارا هستند، بنابراین در صنایع صنعتی خاصی همانند کوره‌های القایی، فولاد سازی، هسته ای، غذایی، تولید روغن، پتروشیمی، پالایشگاه، نیروگاه‌های برق و .... با تیپ‌های مختلف مورد استفاده قرار می‌گیرند.
طرز کار برج خنک کننده مدار بسته
ابتدا از طریق ماشین آلات صنعتی سیال گرم تولید میشود سپس به طرف برج فایبرگلاس مدار بسته پمپ خواهد شد. در ادامه آبگرم توسط فلنچ وارد دستگاه خنک کننده میگردد. طی مرور زمان افت حرارت سیال هدف بخاطر عبور از لوله‌های مسی مارپیچی کویل اتفاق می‌افتد. جهت افزایش سطح تماس همچنین بالا رفتن زمان قرارگیری آب و هوا کنار هم بهتر است متراژ و تعداد ردیف کویل زیاد باشد. آب داغ با عبور از درون این سیکل خنک شده بعد مجدد وارد سیستم حرارتی می شود. طراحی برج خنک کننده مدار بسته ساخت شرکت DX بنحوی است که از یک تجهیز کمکی توزیع سیال مدار باز بهره مند بوده فلذا در فصل‌های مختلف سال ثبات کاهش دمایی خواهید داشت.
انواع برج خنک کننده مدار بسته
این نوع از برج‌های فایبرگلاس دی ایکس در دو تیپ خشک و هیبریدی به عنوان خنک کننده سیال گرم طراحی می‌شوند که هر کدام از این انواع مشخصات خاص خود را دارند :
- تیپ مدار بسته هیبریدی : ترکیبی از برج مرطوب و خنک کننده خشک است که دارای کویل سرمایشی با یکی از سایزهای لوله 1.2، 5.8، 3.4، 7.8 اینچ میباشد. متریال سازنده کویل دستگاه مدار بسته هیبریدی میتواند با فلز مسی، استیل یا گالوانیزه طراحی گردد که لوله مسی سرعت تبادل گرمای بهتری دارد. راندمان کاری مدل هیبریدی دی ایکس در فصل‌های مختلف سال متفاوت بوده یعنی در فصل گرم به صورت مداربسته همراه سیکل پاشش سیال کمکی عمل میکند. ولیکن برای فصول خنک سال مثل تابستان سیستم هوارسانی به تنهایی سرد کننده آب داخل کویل خواهد بود.
- تیپ مدار بسته خشک : سیستم طراحی شده برای نوع خشک تماما هوا خنک میباشد و دو بخش اصلی را شامل میگردد. قسمت نخست دستگاه هوارسانی است که باید جریان هوا را تشکیل دهد. بخش دیگر سطح موثر تبادل حرارت را درون کویل سرمایشی به جهت تماس غیر مستقیم با هوای خنک ایجاد میکند. برای مدل مدار بسته خشک بهتر بوده کویل فین دار استفاده گردد. زیرا بکارگیری فین آلومینیومی روی لوله‌های مسی سطح انتقال حرارت میان آب و هوا را بالا می‌برد.
عوامل تاثیرگذار بر عملکرد برج خنک کننده مدار بسته
مهندسان شرکت تهویه دی ایکس مهر چندین پارامتر را جهت ساخت و عملکرد بهتر انواع برج خنک کننده مدار بسته مد نظر قرار می‌دهند. رعایت موارد نام برده در ذیل سبب افزایش سرعت سرد سازی سیال میشود :
- طراحی استاندارد کویل : قطر، متراژ، ضخامت، تعداد ردیف کویل باید بنحو درست محاسبه گردد زیرا مبدل درون برج فایبرگلاس مدار بسته جزء اصلی ترین قطعات محسوب شده فلذا باید حتما کیفیت ساخت بالایی داشته باشد. شرکت dx معمولا بعلت دارا بودن ضریب انتقال گرمای بالای فلز مس بیشتر کویل‌ها را با لوله مسی می‌سازد و در صورت درخواست خریدار لوله استیل یا گالوانیزه استفاده میکند. همچنین بنابر توان سرمایشی سیستم ضخامت ورقه کویل را برآورد می‌نماید که روی راندمان خنک کننده تاثیر موثری دارد.
- درجه دمای هوای خشک فضای اطراف دستگاه : به دلیل هوا خنکی سیستم سرمایشی کاهش دمای آب داغ، نیاز است مقدار حرارت هوای خشک محیط هدف را در ماه‌های مختلف سال مد نظر گرفت. همچنین بهتر بوده برج دور از سیستم‌های تولید کننده گرما نصب گردد.
- بکارگیری مخزن سیرکولاتور : برج خنک کن طی هر بار سیرکولاسیون آب، بین 5 تا 10 درجه افت دما ایجاد میکند. چنانچه حرارت آب زیاد باشد و دلتاتی احتیاجی دریافت نگردد. میشود آبگرم را وارد استخر کرد و به مخزن سیرکولاتور انتقال داد. اینگونه سیال قبل ورود به کولینگ تاور خنک شده است.
نکته : جهت نگهداری برج‌های مدار بسته مخصوصا تیپ خشک توصیه میشود از سختی گیر یا فیلتر شنی نیز استفاده نمود تا سیال تصفیه شده تحت عنوان آب جبرانی وارد سیستم خنک کننده گردد.
هزینه تولید برج خنک کننده مدار بسته
قیمت ساخت و تولید یک دستگاه برج خنک کننده مدار بسته دی ایکس حدود سه برابر کولینگ تاور فایبرگلاس معمولی بعلت بکارگیری کویل میباشد. علاوه بر این مواردی مثل، ظرفیت، متریال سازنده بدنه اصلی (فایبرگلاس یا گالوانیزه)، ضخامت ورق دیواره و فن استک، توان و برند الکتروموتور، نوع فن (میزان هوارسانی، تعداد پره‌ها، قطر، جنس، مدل هاب)، کویل (متریال، سایز لوله، ضخامت، تراکم فین) و... تماما روی هزینه ساخت موثر است. جهت استعلام قیمت برج مدار بسته مد نظر خود و درخواست صدور پیش فاکتور با کارشناسان فروش کارخانه ارتباط برقرار نمایید.
